气动单向隔膜泵的工作原理

　　气动单向隔膜泵一般由执行机构和阀门组成。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

　　气动单向隔膜泵的工作原理：

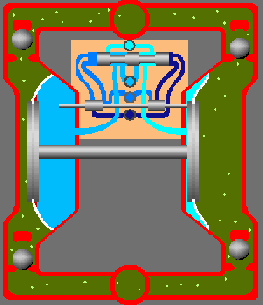

气动单向隔膜泵工作原理动态图

　　在单向气动隔膜泵的两个对称工作室中，单向气动隔膜泵的气动原理图配备了一个隔膜，该隔膜通过中央连杆整体连接。压缩空气从单向气动隔膜泵的进气口进入空气分配阀，压缩空气通过空气分配机构引入一个腔体中，以推动腔体中的隔膜移动，同时排出另一腔体中的气体。一旦结束行程，空气分配机构就会自动将压缩空气引入另一个工作室，推动隔膜朝相反方向移动，从而使两个隔膜连续且同步地往复运动。在图中，压缩空气进入阀以使隔膜向右移动。腔室的抽吸使介质从入口流入，将球阀推入腔室，球阀被抽吸阻塞;挤压腔室中的介质，推开球阀以使其从出口流出，同时锁定球阀以防止流动，从而使介质连续地从入口吸入并从出口排出。
