气动隔膜泵的工作原理及隔膜泵型号

  一、气动隔膜泵工作原理:

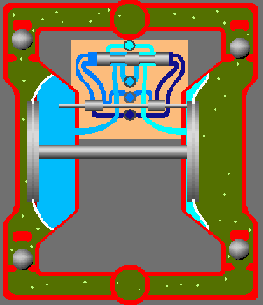

气动隔膜泵 工作原理动态图

  气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸流体的作用的容积式往复泵。在泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。气动隔膜泵由气流结构和液流结构两大部分构成,通过两侧膜片完全隔离。

  气源压力只需大于每平方厘米两公斤即能工作。在5到8公斤工作压力下,气阀室中的高压气体通过气流疏导系统带动连杆轴做左右往复运动,同时,消耗后的低压气体通过排气口快速排出。在两侧高、低压气体交替作用下,连杆轴带动两侧膜片左右运动,使两边容积腔内气压发生交替变化,从而实现液体的连续吸入与排出。

  配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

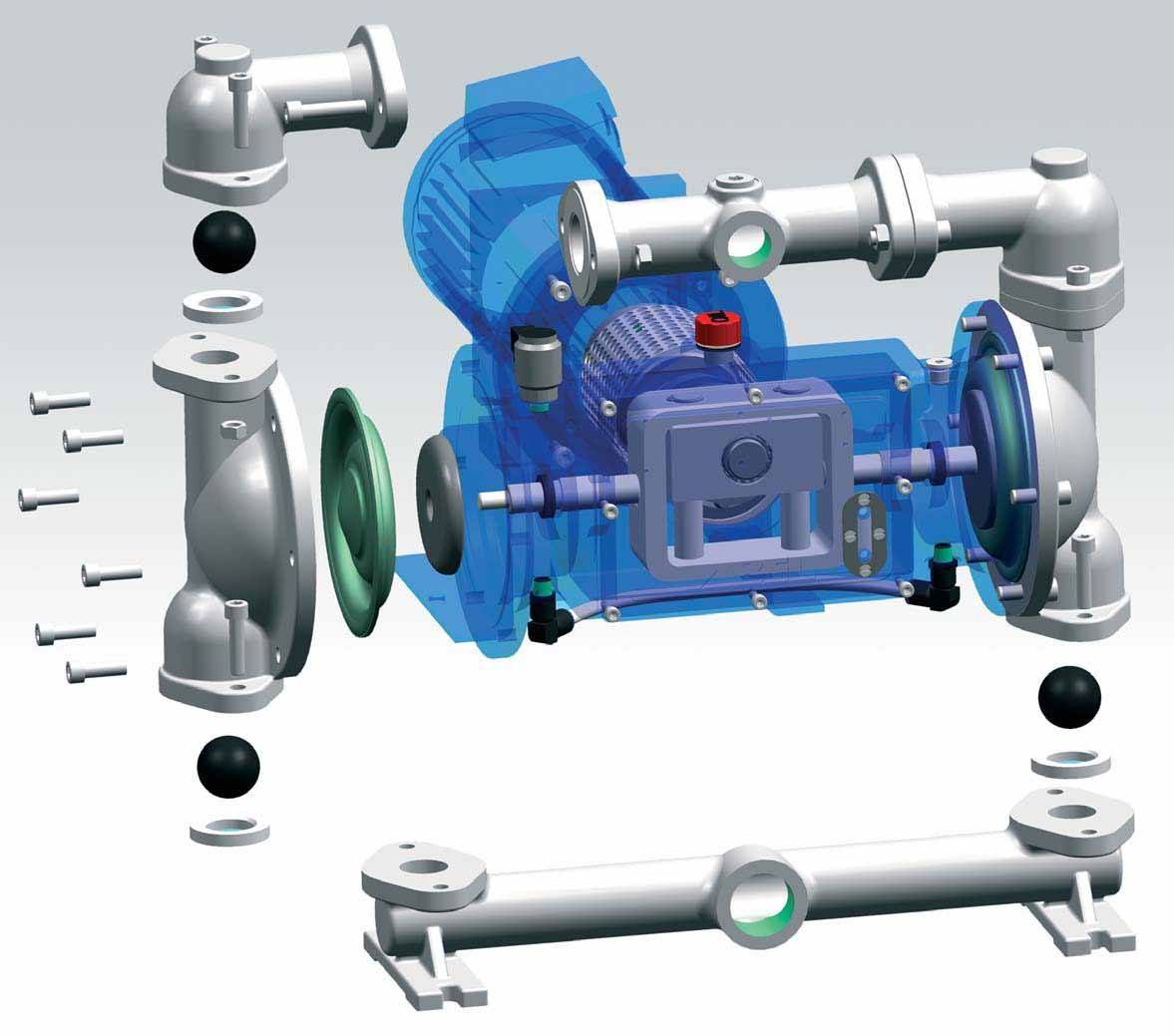

气动隔膜泵拆解图

  流体在通过隔膜泵时,软密封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出,球芯和阀座对通过的压力差做出反应。并且由于球芯和阀座的的软密封形式,还可以通过某些含小颗粒的流体。

  二、气动隔膜泵工作原理图解:

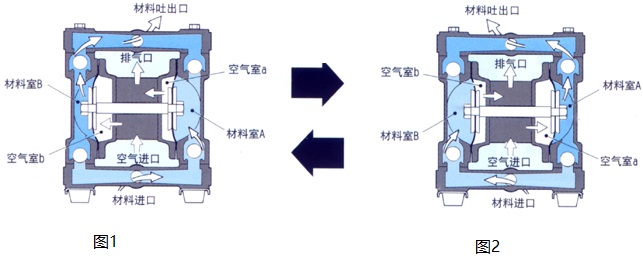

气动隔膜泵工作原理图解

  图1:空气经由气阀压缩进入空气室B之背面,由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力,从而显著地延长膜片的寿命。在压缩空气将空气室B推离中心体时,另一端之空气室A同时被连结之中心轴拉向中心体,此时,空气室A背面之空气由出口排放到泵体外。如此使B室形成真空状态,因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

  图2:当受空气挤压之空气室B达到其位移极限时,空气 阀会将空气引导至空气室A之背面,同样形成挤压力而使其推离中心体,同时将连结的空气室B拉回中心体,此时空气室A之驱动所产生的液压将入口阀球推回阀座,同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体 外。空气室B被拉回中心体这个动作使A室形成真空状态,因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

  当膜片之运动完成时,空气阀再次引导空气至空气室B之背面,同时空气室A做空气排放动作。在泵回复到 原启动状态时,泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况,泵通过数次完全的循环泵送动作而使泵达到 自吸状态。

  三、隔膜泵型号参数表:

型号 最大流量  最大流量 扬程 出口压力 吸程 允许能过颗粒直径  供气压力 供气消耗量 材料
(m3/h) lpm  (m) (kgf/cm2) (m) (mm) (kbf/cm2) (m3/min) 铝合金 不锈钢 铸钢 增强聚丙烯 PVDF(聚偏氟乙烯) 流体衬氟
QBY3-10 1.1 18.9 70 2.5-3 7 10 7 0.3 /
QBY3-15 1.1 18.9 70 2.5-3 7 15 7 0.3 /
QBY3-20 3.4 57 70 4.5-7.6 7 20 7 0.6 /
QBY3-25 3.4 57 70 4.5-7.6 7 25 7 0.6 /
QBY3-25A 9 151 84 5.4 8.4 25 8.4 0.9
QBY3-32 9 151 84 5.4 8.4 32 8.4 0.9
QBY3-40 9 151 84 5.4 8.4 40 8.4 1.5
QBY3-50 22 378.5 84 5.48 8.4 50 8.4 1.5
QBY3-65 22 378.5 84 5.48 8.4 65 8.4 1.5
QBY3-80 34 568 84 5.48 8.4 80 8.4 2 / /
QBY3-100 34 568 84 5.48 8.4 100 8.4 2 / / /
QBY3-125 62 1041 84 2.4-7.6 8.4 125 8.4 5 / / /
QBY3-150 62 1041 84 24-7.6 8.4 150 8.4 5 / / /



本文参考资料来源: 中国泵阀网 泵阀商务网 中国知网
