磁力泵的工作原理及结构图

　　磁力泵的工作原理及结构图

　　今天上海沈泉磁力泵厂家就为大家简单的来讲解一下磁力泵的工作原理以及它的结构图，希望大家能够喜欢，现在就请大家跟着小编一起来看看吧。

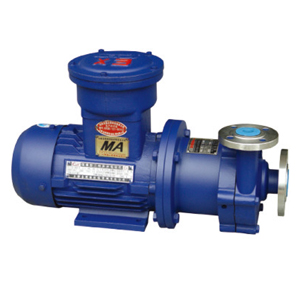

　　一、磁力泵简介：

　　磁力泵(也称为磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机通过联轴器带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质隔离套，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

　　二、磁力泵的工作原理:

　　当电机设备带动外磁转子运动时，磁场穿透隔离套,使被叶轮连接的内磁转子也跟着外磁转子-起运动, 从而达到二者同步运行。即:转速相同的效果,将容易泄露的动密封结构转变成零泄漏的静密封结构。

　　三、磁力泵的组成部分:

　　泵壳、叶轮,磁力耦合器、隔离套、外磁缸，支架、电动机以及底座等等。其中的泵壳也被叫做泵腔，这是水泵的主体部分,能够达到支撑和固定的作用,也是储存液体以及完成输送的重要部位。

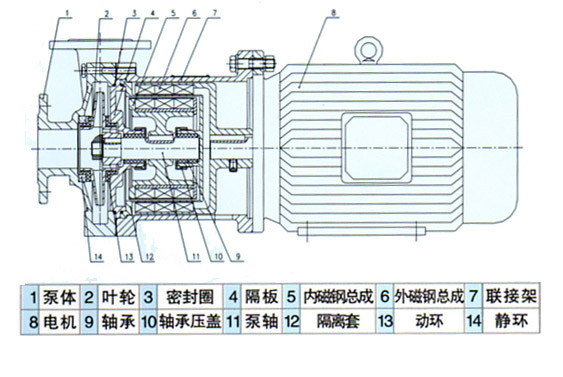

　　四、磁力泵的结构图：

　　CQ型磁力驱动泵结构图

　　好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。若是大家还想了解更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新更多相关泵类知识内容。

本文参考资料来源： 中国泵阀网 泵阀商务网 中国知网
